Схема бестрансформаторного блока питания на 7 В (анонс)

Выпрямитель - стабилизатор для питания транзисторного приемника от сети переменного тока представлен на схеме ниже:

Устройство представляет собой мостовой выпрямитель, в двух смежных плечах которого включены стабилитроны VD3, VD4. Эти элементы, помимо функции выпрямления стабилизируют выходное напряжение.

Выпрямитель обеспечивает стабилизированное напряжение около 7,2 В при токе 30 мА.

Источник питания с мостовым диодно-стабилитронным выпрямителем не боится коротких замыканий на выходе, а так же обрыва в цепи нагрузки. Выходное напряжение определяется типом стабилитронов. Для снижения пульсаций выходного напряжения следует подобрать стабилитроны с одинаковыми напряжениями стабилизации.

К ощутимым недостаткам устройства следует отнести то, что его выход не изолирован от питающей сети.

Основные материалы смотри на сайте

Индикатор напряжения на светодиоде (анонс)

Индикатор (см. рисунок) содержит ограничитель тока (R1), мостовой выпрямитель VD1, накопительный конденсатор С1 и мультивибратор на транзисторах VT1, VT2 разной структуры. Индикатором «фазы» служит светодиод HL1.

Принцип работы индикатора наличия напряжения следующий. Конденсатор С1 заряжается от слаботочного источника тока  до напряжения, достаточного для работы мультивибратора. Затем происходит кратковременный сброс энергии на низкоомную нагрузку (светодиод). Величина разрядного тока при этом достаточна, чтобы вызвать яркую вспышку светодиода. Далее процесс повторяется.

Стабилитрон VD2 ограничивает напряжение питания устройства. Частота вспышек генератора и емкость накопительного конденсатора определяют «инерционность» индикатора. При подборе параметров элементов могут быть получены как частые, но неяркие вспышки, так и, наоборот, редкие, но яркие. С увеличением емкости накопительного конденсатора С1 инерционность возрастает, т. е. с момента подключения индикатора к сети до момента вспышек может пройти от долей до единиц секунд.

Резистор R1 должен обладать небольшой емкостью, т. е. подойдут резисторы MЛT-0,5, MЛT-1 или MЛT-2. Конденсатор С1 должен быть бумажным или оксидным с малым током утечки (МБМ, К52, К53 и др.). Светодиод HL1 желательно подобрать по максимальному свечению при минимальном токе. В схеме могут быть применены светодиоды AЛ307, КИПД21, КИПД66, а так же сверхяркие светодиоды, например КИПД21П-К, LC369MYU-15Q (фирмы Cotco) и др.

Основные материалы смотри на сайте

Схема устройства для отпугивания комаров (анонс)

Схема устройства для отпугивания комаров представлена на рис.1:

Генератор на рис. 1 излучает частоту 20…40 кГц, и может выполнять функцию устройства для отпугивания комаров, мелких грызунов. Ниже приведена таблица частот для применения электронного репеллента:

• Птицы - 10 кГц;
• Комары - 12,3 кГц;
• Мелкие грызуны (мыши, полевые крысы) - 24...32 кГц;
• Насекомые (мухи, слепни, москиты) - 27...35 кГц.

Частота подбирается переменным резистором R4.

Основные материалы смотри на сайте

Простые радиомикрофоны (анонс)

Радиомикрофоны применяются как для концертной деятельности, так и для прослушивания важных разговоров в закрытой комнате. Для прослушивания разговоров в закрытой комнате необходимо тщательно замаскировать этот «жучок» от посторонних глаз, и значит должен иметь малый габарит, простую схему.

Схема простейшего радиомикрофона приведена на рис. 1.

Радиомикрофон работает на FM диапазоне (примерно 96 МГц). В схеме на рис. 1 в качестве антенны применяется кусок провода длиной 37 см. источником питания можно использовать литиевую «таблетку» на 3 В (CR2032, CR2025 и др.). Катушка L1 содержит 6 витков провода ПЭВ или ПЭЛ 0,5 мм, ее можно намотать на стержне гелиевой ручки, диаметром 4 – 5 мм. Микрофон электретный.

Настройка радиомикрофона производится при помощи радиовещательного приемника с FM диапазоном, настроенным на частоту ~96 МГц (на свободном от вещательных станций участке). Сжимая и растягивая витки катушки L1, фиксируют захват частоты радиоприемником по максимальному сигналу. Настройка закончена. Зафиксируйте при необходимости витки катушки клеем или парафином.

Сенсорный квартирный звонок (анонс)

Схема сенсорного квартирного звонка приведена на рис. 1.

Звонок В1 будет включаться при прикосновении к сенсорному контакту Е1, которым может служить любой токопроводящий предмет, электрически изолированный от "земли".

При прикосновении к сенсорному контакту Е1, наведенное на базе транзистора VТ1 напряжение открывает его, вызывая открывание и транзисторов VT2 и VT3. При этом звонок В1 подает звуковой сигнал.

В схеме применены высоковольтные транзисторы, а резистор R1 должен иметь мощность не менее 1 Вт.

Внимание!!! При налаживании сигнализатора необходимо помнить, что его элементы находятся под опасным сетевым напряжением!!!


 Основные материалы смотри на сайте

Схема громкой связи для телефона (анонс)

Схемы громкой связи для телефона в промышленно исполнении сделаны на специализированных микросхемах, например на российских микросхемах ЭКР1436ХА2 и ЭКР1436УН1 (применяются совместно), или на зарубежная микросхема МС31018 (SC77655S). Такие схемы, при всех своих преимуществах, имеют очень большое количество дополнительных внешних элементов (обвес). В упрощенном варианте можно сделать схему громкой связи на дискретных элементах, с применением одной микросхемы (ЭКР1436УН1). Такая схема приведена на рисунке ниже:

В этой схеме на транзисторах VT1, VT2 собран микрофонный усилитель, на входе которого включен конденсаторный микрофон. Питание микрофона осуществляется через резисторы R1 и R2. Подстроечный резистор R9  и R8 обеспечивают согласование схемы для подавления местного эффекта, т. е. компенсируют разговорные токи с микрофонного усилителя на вход усилителя приема.

Усилитель  приема собран на микросхеме ЭКР1436УН1, предназначенный для усилителей громкой связи телефонных аппаратов. При нагрузке динамика сопротивлением 32 Ома, он обеспечивает выходную мощность 250 мВт. Резисторами R14 и  R15 устанавливается коэффициент усиления УНЧ. Подачей «высокого»  уровня на вывод 1 микросхемы, устанавливается режим пониженной потребляемой мощности (ток покоя 65 мкА). «Низкий» уровень (< 0,8 В) разрешает работу микросхемы.

Дроссель L1 имеет индуктивность 1 Гн и предназначен для увеличения максимального тока питания усилителя приема. Светодиод HL1 типа АЛ307Б (или аналогичный), предназначен для индикации включения громкой связи.

Основные материалы смотри на сайте

sPlan 7 (анонс)

sPlan – удобный инструмент для черчения электронных схем.

В программе заложены практически все функции, необходимые инженеру и простому пользователю для создания качественного чертежа или электронной схемы. Одно из преимуществ - малый размер.

Для создания электрических принципиальных схем имеется несколько библиотек, элементы которых могут легко редактироваться и добавляться, есть функция автоматической нумерации элементов, привязка линий к выводам элементов, группировка элементов, привязка к сетке. Возможность рисования линий под определенным углом, поворот элементов, вставка рисунка, экспорт в форматы jpg, bmp, gif, emf. Удобный вывод на печать.

Нравится

 Основные материалы смотри на сайте

Стабилизатор напряжения (анонс)

Схема стабилизатора напряжения на 12В представлена ниже:

При помощи стабилизатора на микросхеме LM317T (Российский аналог 142ЕН12А), позволяет реализовать  стабилизаторы на напряжение от 1.2В до 37В.

КР142ЕН12А имеет полную защиту от перегрузок, включающую внутрисхемное ограничение по току, защиту от перегрева и защиту выходного транзистора. Максимальное напряжение на входе не может превышать 40В. При реализации схемы на требуемое напряжение, входное должно превышать выходное на 3 - 3,5В.

Расположение выводов стабилизатора LM317T показано на рисунке ниже:

 Основные материалы смотри на сайте

Переговорное устройство (анонс)

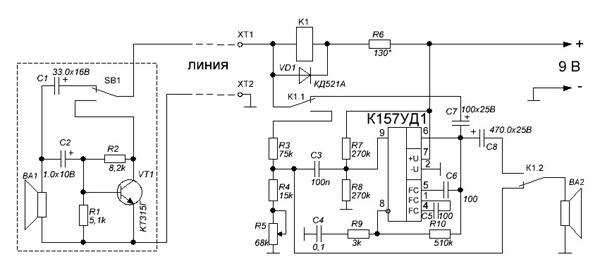

Переговорное устройство предназначено для связи по двухпроводной линии на расстояние до 100 м. Устройство может быть использовано в качестве домофона. Схема устройства приведена ниже:

Функции микрофонов и громкоговорителей совмещены и применены динамические головки (динамики).

Все элементы схемы размещены на печатной плате (см. ниже).

В устройстве использовано реле РЭС-60 (9 В). Динамические головки ВА1 - 0,25 Вт 28 (50)Ом, а ВА2 - 1 Вт.

 Основные материалы смотри на сайте
